HV-Schieber, DN 100 ISO-F, elektropneumatisch
- Edelstahl-Ventilkörper mit Elastomerdichtungen
- Extrem schmales Profil erlaubt Betrieb in allen Lagen
- Hoher Strömungsleitwert durch freien Zwischenraum
- Breite Auswahl an O-Ring-Werkstoffen
- Stellungsanzeigeschalter inbegriffen
- SG-Reedschalter
-
GVP-S08342
- Edelstahl-Ventilkörper mit Elastomerdichtungen
- Extrem schmales Profil erlaubt Betrieb in allen Lagen
- Hoher Strömungsleitwert durch freien Zwischenraum
- Breite Auswahl an O-Ring-Werkstoffen
- Stellungsanzeigeschalter inbegriffen
- SG-Reedschalter
- Lieferzeit: Auf Anfrage
Global-Nr. 2000032860
| Anschlussflansch | DN 100 ISO-F |
|---|---|
| Antrieb | Elektropneumatisch |
| Anzahl Schrauben | 8 Stück |
| Ausheiztemperatur: Antrieb | 60 °C |
| Ausheiztemperatur: Antrieb, Stellungsgeber | 60 °C |
| Ausheiztemperatur: Antrieb, Steuerventil | 60 °C |
| Ausheiztemperatur: Gehäuse | 150 °C |
| Ausheiztemperatur: im offenen Zustand, unter Vakuum | 150 °C |
| Ausheiztemperatur: in geschlossenem Zustand | 150 °C |
| Dichtheit | 1 · 10-9 mbar l/s |
| Dichtung: Gehäuse | FKM |
| Dichtung: Ventilsitz | FKM |
| Differenzdruck in Öffnungsrichtung | 1000 hPa |
| Differenzdruck in Schließrichtung | 1000 hPa |
| Druck max. (absolut) | 1000 hPa |
| Druck min. | 1 · 10-8 hPa |
| Druckluft (Überdruck) | 4500 – 6000 hPa |
| Druckluftvolumen | 155 cm³ |
| Durchführung | Balg |
| Eingangsspannung(en) | 24 V DC |
| Gehäuse | Edelstahl 304/1.4301 |
| Gewicht | 11 kg |
| Gewinde | M 8 |
| Gewindetiefe | 12 mm |
| Leistungsaufnahme | 4,5 W |
| Leitwert bei Molekularströmung | 2122 l/s |
| Öffnen gegen Differenzdruck von | 30 hPa |
| Schließ-/Öffnungszeit | 2,5 s/2,5 s |
| Standzeit | 100000 Zyklen |
| Stellungsgeber | Integriert |
| Steuerventil | Inbegriffen |
| Typ | HV Schieberventil |
| Ventilteller | Edelstahl 1.4301 (AISI 304) |

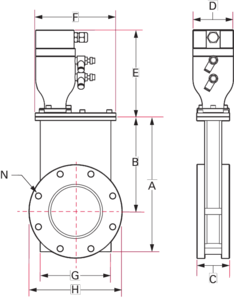

| A | 274 mm |
|---|---|
| B | 207 mm |
| C | 61,1 mm |
| D | 75 mm |
| E | 177 mm |
| F | 178 mm |
| G | 145 mm |
| H | 165,1 mm |
| N | 8 x M8x12 mm |
