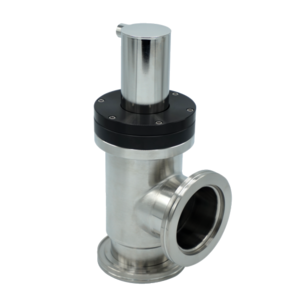

HV-Eckventil, DN 63 ISO-K, pneumatisch, 304/FKM, „A“-Dim 88 mm
- Doppelt wirkend (öffnet durch Luft / schließt durch Luft)
- Mit Elastomerdichtungen für Hochvakuumbetrieb
- Zusätzliche Balgabschnitte erhöhen die Lebensdauer
- Kann in allen Lagen betrieben werden
- Weitere O-Ring-Werkstoffe erhältlich
-
ESVPA-S06200
- Doppelt wirkend (öffnet durch Luft / schließt durch Luft)
- Mit Elastomerdichtungen für Hochvakuumbetrieb
- Zusätzliche Balgabschnitte erhöhen die Lebensdauer
- Kann in allen Lagen betrieben werden
- Weitere O-Ring-Werkstoffe erhältlich
- Lieferzeit: Auf Anfrage
Global-Nr. 2000033985
| Anschlussflansch | DN 63 ISO-K |
|---|---|
| Antrieb |
|
| Ausheiztemperatur: Antrieb, Steuerventil | 60 °C |
| Ausheiztemperatur: Gehäuse | 150 °C |
| Betriebsdruck min. | 1 · 10-8 hPa |
| Dichtheit | 1 · 10-9 mbar l/s |
| Dichtung |
|
| Differenzdruck in Öffnungsrichtung | 1400 hPa |
| Differenzdruck in Schließrichtung | 1400 hPa |
| Druck max. (absolut) | 1000 hPa |
| Druckluft (Überdruck) | 6000 – 8000 hPa |
| Druckluftvolumen | 112 cm³ |
| Durchführung |
|
| Gehäuse |
|
| Gewicht | 3,1 kg |
| Leitwert bei Molekularströmung | 136 l/s |
| Schließ-/Öffnungszeit | 0,75 s/0,5 s |
| Standzeit | 1000000 Zyklen |
| Temperaturbereich | 20 – 150 °C |
| Typ | HV Eckventil |
| mm | |
|---|---|
| A | 88 |
| B | 195 |
| C | 269 |
| D | 100 |
