HV-Pendelschieber, DN 320 ISO-F, elektropneumatisch, mit SG (RS), mit SV, 24 V DC
  • Bestellnummer: IPV-A13342
  • Raumsparende, kompakte Bauweise
  • Abnehmbare Abdeckung ermöglicht die Wartung vor Ort
  • Breite Auswahl an O-Ring-Werkstoffen
  • Mit CE-Kennzeichnung/vollumfänglich REACH- und RoHS-konform
  • Stellungsanzeiger (SG): Reedschalter
  • Lieferzeit: 1-3 Tage
16.860,00 €
Anschlussflansch DN 320 ISO-F
Antrieb
  • Elektropneumatisch
Anzahl Schrauben 12 Stück
Ausheiztemperatur: Antrieb 60 °C
Ausheiztemperatur: Antrieb, Stellungsgeber 60 °C
Ausheiztemperatur: Antrieb, Steuerventil 60 °C
Ausheiztemperatur: Gehäuse 150 °C
Ausheiztemperatur: im offenen Zustand, unter Vakuum 150 °C
Ausheiztemperatur: in geschlossenem Zustand 150 °C
Dichtheit 1 · 10-9 mbar l/s
Dichtung: Gehäuse FKM
Dichtung: Ventilsitz FKM
Differenzdruck in Öffnungsrichtung 1500 hPa
Differenzdruck in Schließrichtung 1500 hPa
Druck max. (absolut) 1500 hPa
Druck min. 1 · 10-9 hPa
Druckluft (Überdruck) 4 500 – 6 000 hPa
Druckluftvolumen 8266 cm³
Durchführung
  • FKM-Wellendichtringe
Eingangsspannung(en) 24 V DC
Gehäuse
  • Aluminium
Gewicht 55 kg
Gewinde M 12
Gewindetiefe 18 mm
Leistungsaufnahme 24 V DC / 0,5 W
Leitwert bei Molekularströmung 33000 l/s
Öffnen gegen Differenzdruck von 29 hPa
Schließ-/Öffnungszeit 5 s/5 s
Standzeit 200000 Zyklen
Stellungsgeber
  • Integriert
Steuerventil Inbegriffen
Typ HV Pendelschieber
Ventilteller Aluminium

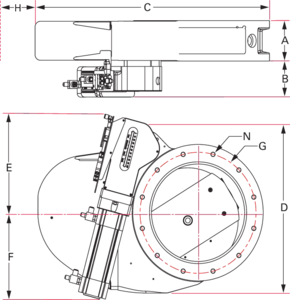

Dimension Image
A 123 mm
B 120 mm
C 760 mm
D 534 mm
E 307 mm
F 273 mm
G 395 mm
H 270 mm
N 12 x M12x18
